e-starter for radial engine

Meinen 18 Zylinder Doppelstern mit 700 ccm werde ich mit diesem E-Anlasser ausstatten.


Elektromotor mit angeflanschtem Planetengetriebe

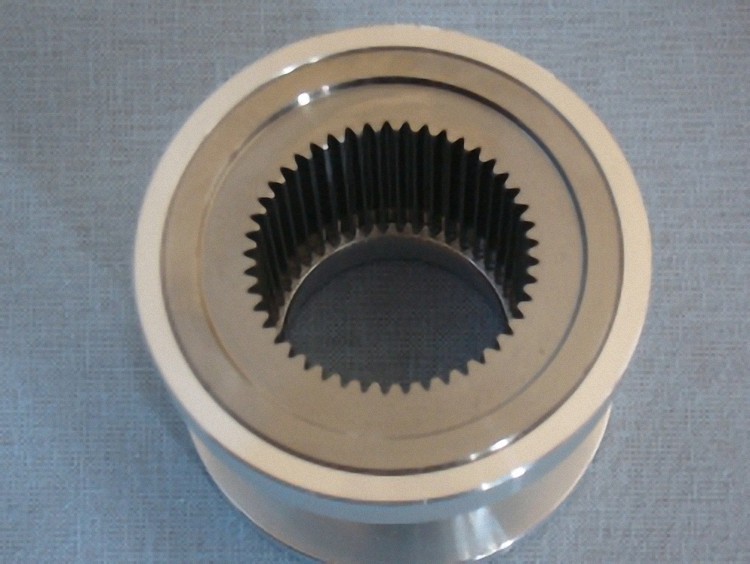

Zahnkranz eingepresst

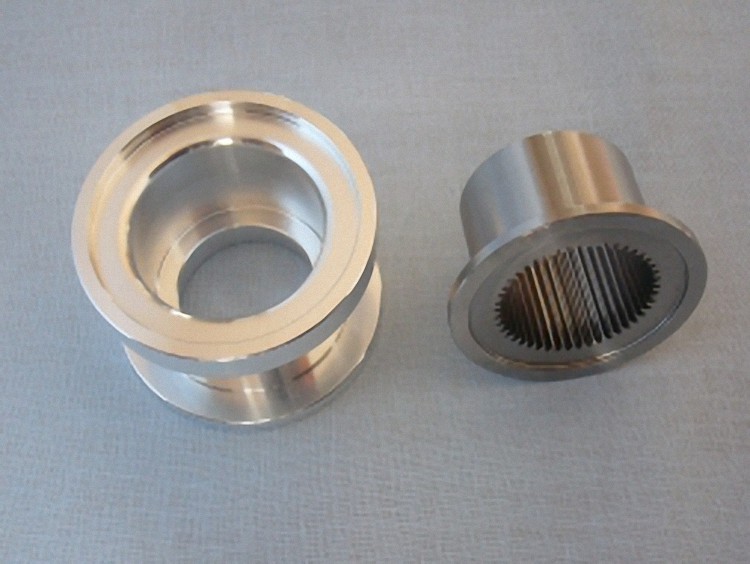

Aluminiumgehäuse und Zahnkranz


Dreistufiges Planetengetriebe in Einzelteilen

Neuer Bauabschnitt:

Zuerst wollte ich mit dem Anlasser direkt auf die Kurbelwelle und den Vergaser aus der Mitte setzen. Es hat sich jedoch gezeigt, dass der Vergaser mittig platziert, die bessere Wahl ist. Also wurde noch ein Zwischenzahnrad angefertigt (mit Freilauf). Daraufhin wurde das dreistufige Planetengetrieb auf zwei Stufen reduziert. Die Anlasserwelle sitzt nun aus der Mitte und macht Platz für den Vergaser.

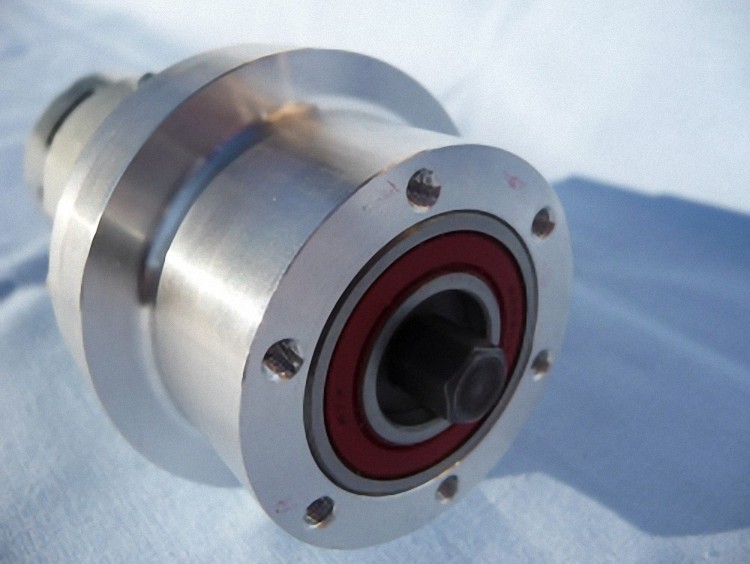

Neues zweistufiges Planetengetriebe mit E-Motor montiert

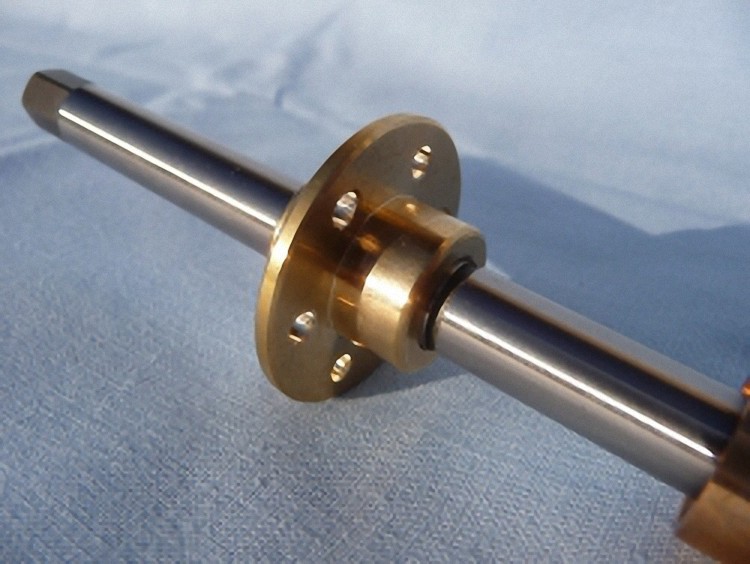

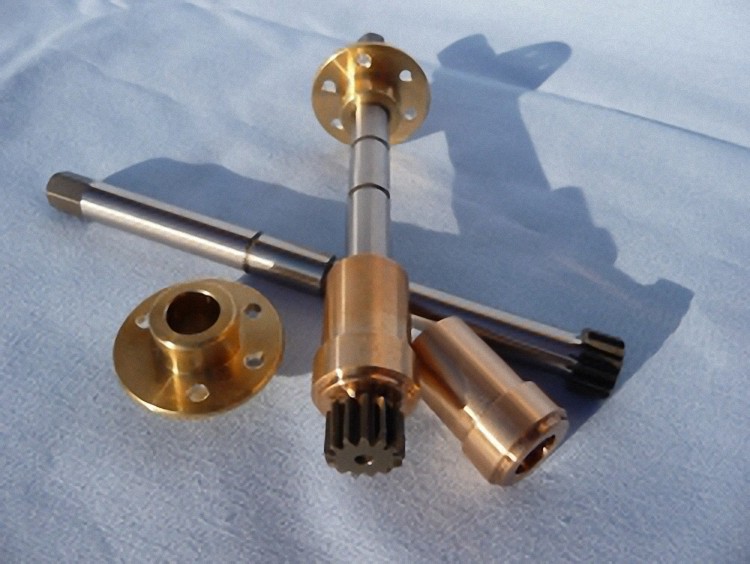

Anlasserwelle mit hinterer/vorderer Lagerung (rot = Lagerbronze / gelb = Messing)

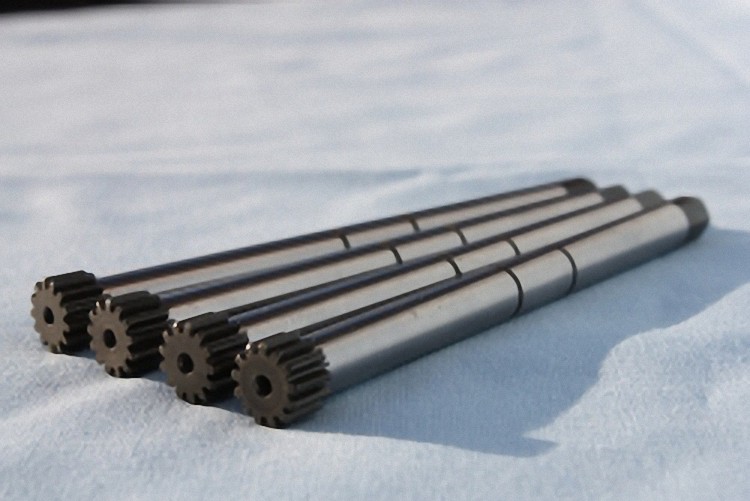

Einsatzgehärtete und geschliffene Anlasserwellen

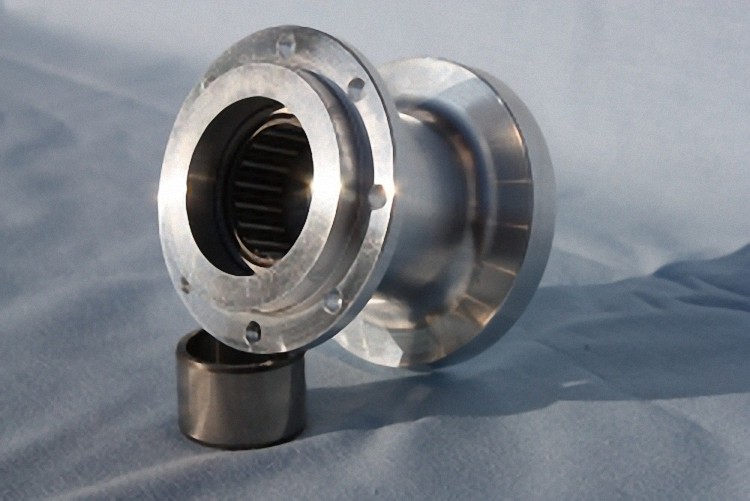

Hauptlagerung für Kurbelwellenmitnehmer


eingeschrumpftes Nadellager für Kurbelwellenmitnehmer


einsatzgehärtetes Übersetzungszahnrad mit geschliffenem Lagersitz für Freilauflager


Kurbelwellenmitnehmer und Mitnehmerzapfen

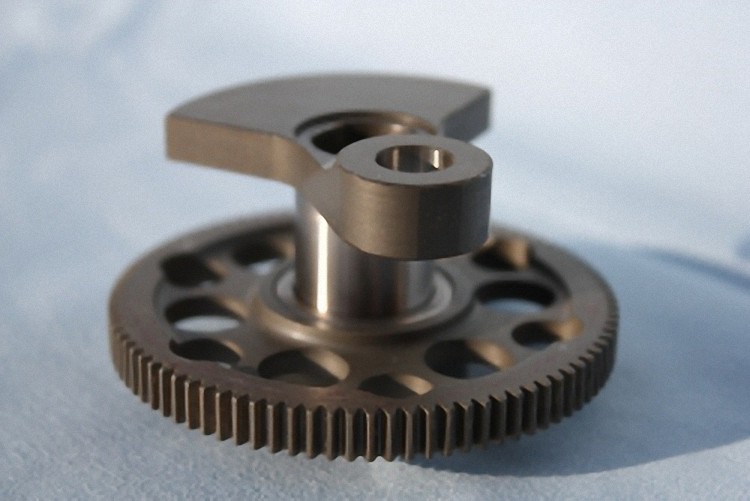

Zahnrad mit eingepresstem Freilauf mit Kurbelwellenmitnehmer


hintere Lagerstütze für Anlasserwelle

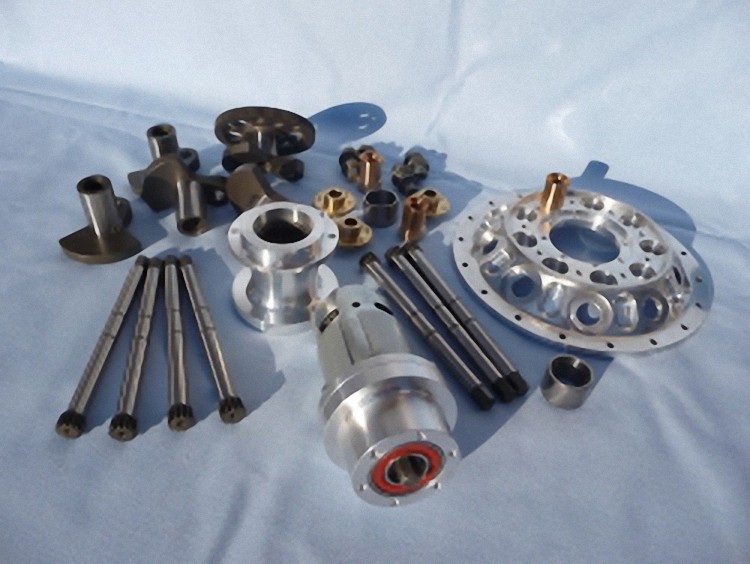

fast alle Einzelteile komplett

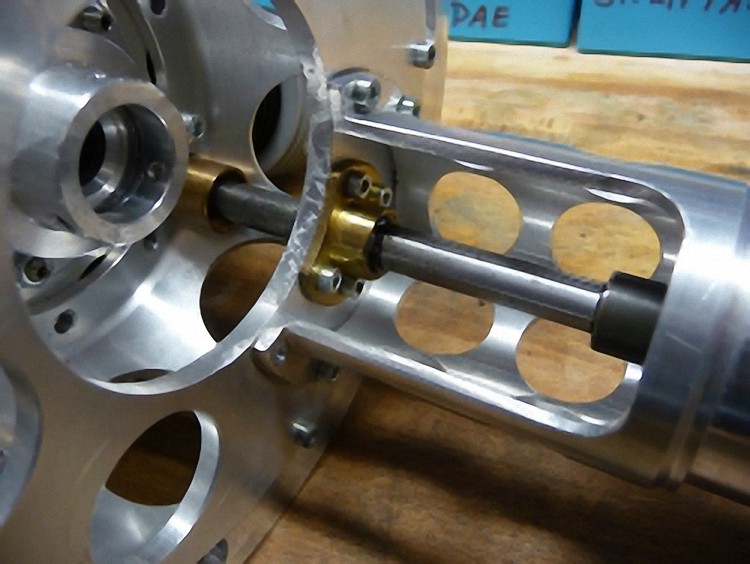

Anlasserdom mit eingebauter Welle

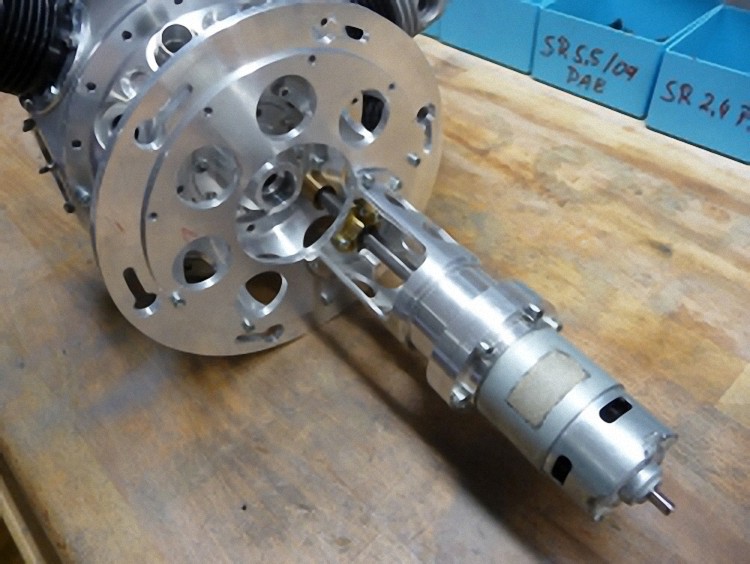

Anlasser komplett angebaut
